顎式破碎機作為目前應用廣泛的初級破碎產品，相信大家都不陌生。現在用戶用的較多的要屬復擺式顎式破碎機，不過最近小編收到一朋友咨詢簡擺式顎式破碎機，并想了解簡擺式和復擺式的區別，故本文和大家一起來認識一下這兩種顎破。


下面我們就從基本的破碎原理出發走進簡擺式和復擺式顎破的世界！

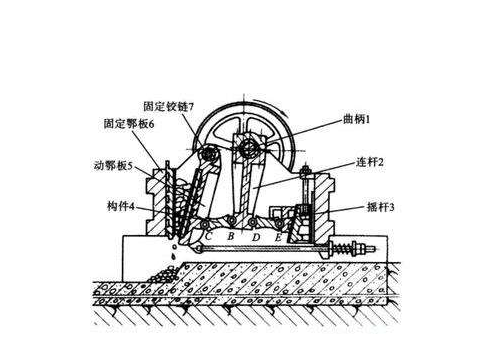

簡擺式顎式破碎機



破碎原理：動顎懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。



這樣動顎做的是一種左右往復運動，動顎上每點運動軌跡都是以懸掛軸為中心的圓弧線，運動軌跡簡單，故稱為簡擺式顎式破碎機。

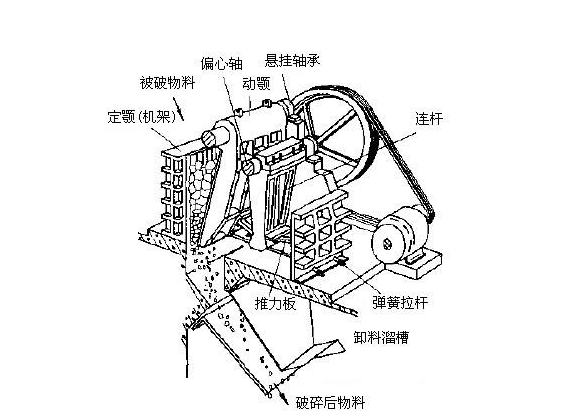

復擺式顎式破碎機



破碎原理：電動機通過皮帶、皮帶輪帶動偏心軸旋轉，動顎板圍繞偏心軸對定顎板作周期性往復運動，時而靠近時而離開，當動顎板靠近定顎板時，處在兩顎板之間的礦石，受到擠壓、彎曲、劈裂作用而破碎；當動顎板離開定顎板時，已破碎的礦石在重力作用下經破碎機的排礦口排出。



動顎直接懸掛在偏心軸上，當偏心軸按逆時針方向旋轉時，直接帶動動顎板作復雜擺動。動顎由上到下各點的運動軌跡：破碎腔頂部，運動軌跡為橢圓形；破碎腔中部，運動軌跡為更扁的橢圓形；破碎腔底部，運動軌跡幾乎為往復運動。由于動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。



盡管兩者的結構類型有所不同，但是它們的工作原理基本上是相似的，只是動顎的運動軌跡有所差別罷了。



優劣勢對比


簡擺式顎式破碎機

優勢：



1、結構緊湊簡單；



2、偏心軸、連桿等傳動件受力較小，工業上多制成大型機和中型機，用來破碎堅硬的物料；



3、動顎顎板的磨損較小；



4、動顎的垂直行程（垂直移動距離）較小，礦石對顎板的磨損作用較輕，產品的過粉碎現象少。



劣勢：



1、破碎效率低；



2、片狀產品較多。



復擺式顎式破碎機

優勢：



1、質量較輕（在生產能力相等時，重量大約輕20-30%），構件較少，結構更緊湊；



2、破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，生產率較高，比同規格的簡擺式高出20-30%；



3、立方體形狀的成品較多，產品質量較好。



劣勢：



顎板的磨損快，產品過粉碎嚴重，產生的粉塵也比較多。



剛開始復擺式顎式破碎機一般都制成中小型的，因為它在碎礦過程中，動顎受到巨大的擠壓力，而且大部分作用在偏心軸和軸承上面，致使偏心軸和軸承受力惡化，極易損壞。但是，隨著耐沖擊的大型滾動軸承的出現，復擺顎式破碎機逐漸走向大型化。



隨著用戶對生產效益和產品粒型的愈加重視，很多大廠商的顎破都以復擺式顎式破碎機為主，這也是市場的主流顎破產品。現在對簡擺式顎式破碎機和復擺式顎式破碎機是不是更了解呢，你的是哪一種呢？
