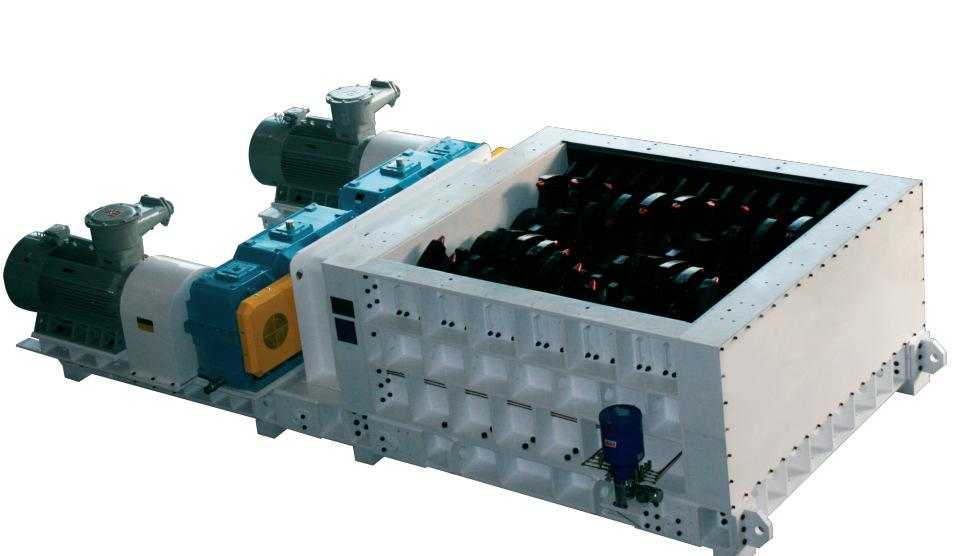

雙齒輥破碎機主要由機體、齒輥、長齒齒輪與安全彈簧部分組成。傳動是由電動機經三角皮帶帶動兩個齒輥，做相反方向旋轉，完成物料破碎。調換齒輪殼上的齒板，可以改變出料粒度的大小。 雙齒輥破碎機主要有機體、輥子連板齒輪箱、連動安全裝置等部分組成、傳動由電機帶動齒輪減速箱，由連板齒輪箱帶動兩輥子相對轉動，輥子間距可調整以控制出料粒度大小。 本機具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點，生產率高，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。





　　（1）具有篩分和破碎雙重功能



　　兩齒輥軸固定安裝，它們的相對運動如同一個旋轉的格篩，滿足粒度要求的物料首先由齒輥或齒輥與襯板間隙漏下實現初步篩分，從而可以避免那部分物料經過輥齒的再破碎，既降低了物料的過破碎率和能耗，又減少了輥齒的破碎時間，延長了使用壽命。同時使齒輥差速相向運轉，具有更好的剪切和拉伸破碎效果。輥齒的運動還使得物料破碎后被強制排出，不易產生擁堵，因而也適合黏性物料和含水分較高的物料。



　　（2）兩齒輥非等圓、非嚙合、非等速運轉



　　該特點大大增加對礦料的剪切破碎效果，減少了目前國內外雙齒輥破碎機存在的堵塞現象。



　　（3）采用雙重過載保護



　　①限矩型液力耦合器一方面吸收破碎時產生的沖擊力使機器運行平穩，另一方面又對整機起到安全保護作用，一旦設備內部卡死或超載，液力耦合器就自動切斷動力的傳遞，使電機空轉，從而對電機和大、小齒輥起到保護作用；②該機配備動顎緩沖裝置，當齒輥因破碎力超載時會迫使壓縮彈簧徑向水平外移以增大齒輥與顎板之間的間隙，對齒輥和顎體同時起到保護作用。（4）裝配靈活，維修方便齒輥軸上裝配著破碎齒環，齒環上鑲嵌齒套，用螺栓固定。當破碎過程中齒套的磨損達到一定程度時可以進行個別更換，速度快，從而減少停機時間，降低生產成本。（5）結構合理，壽命長。



　　破碎輥齒采用特殊螺旋排列，既便于符合粒度要求的物料排出，又使齒輥同時受力的輥齒數量減少，有利于破碎大塊物料。同時利用齒輥與襯板和顎體的雙重作用實現對物料的破碎，減少輪齒工作量，提高破碎效率，延長整機使用時間。



　　性能特點



　　1、GF系列雙齒輥破碎機有2PG、4PG、6PG三個系列，一機可完成粗、中、細破碎，即“一機多破”。



　　2、該系列破碎機同其他類型破碎機相比，具有破碎比大、 對破碎物料水分無任何要求，且不粘不堵、過粉碎量少、噪音小、粉塵少、能耗低、占地面積小、維修簡單方便等優點。



　　3、配有液壓自動退讓裝置，能有效的防止鐵塊、木塊及柔性物體對齒輥正常工作造成危害；



　　4、配有智能清除裝置，可利用工況間隔自動清除破碎機腔壁上的粘附物料。



　　工作原理



　　GF系列多級齒輥式破碎機由單臺或多臺電機帶動破碎機兩側皮帶輪，使齒輥做相向轉動，符合兩齒輥間隙的物料自動落下，大于兩齒輥的物料在齒輥上受到組合破碎（劈、搓、折、擊）從而達到所需粒度的要求。



　　使用范圍



　　適用于破碎中低硬度以下脆性物料，如煙煤、無煙煤、褐煤及煤矸石，也可用于燒結礦、焦炭、爐渣、頁巖及石灰石等。
